低壓開關柜按結構形式分為固定式和抽出式兩種，今天山西開關柜廠家錦泰恒就給大家介紹一下，抽出式低壓開關柜中的GCS型低壓開關柜。

GCS型低壓抽屜式開關柜，為密封式結構，正面操作，雙面維護的低壓配電裝置。其型號含義為：G—封閉式開關柜；C—抽出式；S—森源電氣系統。

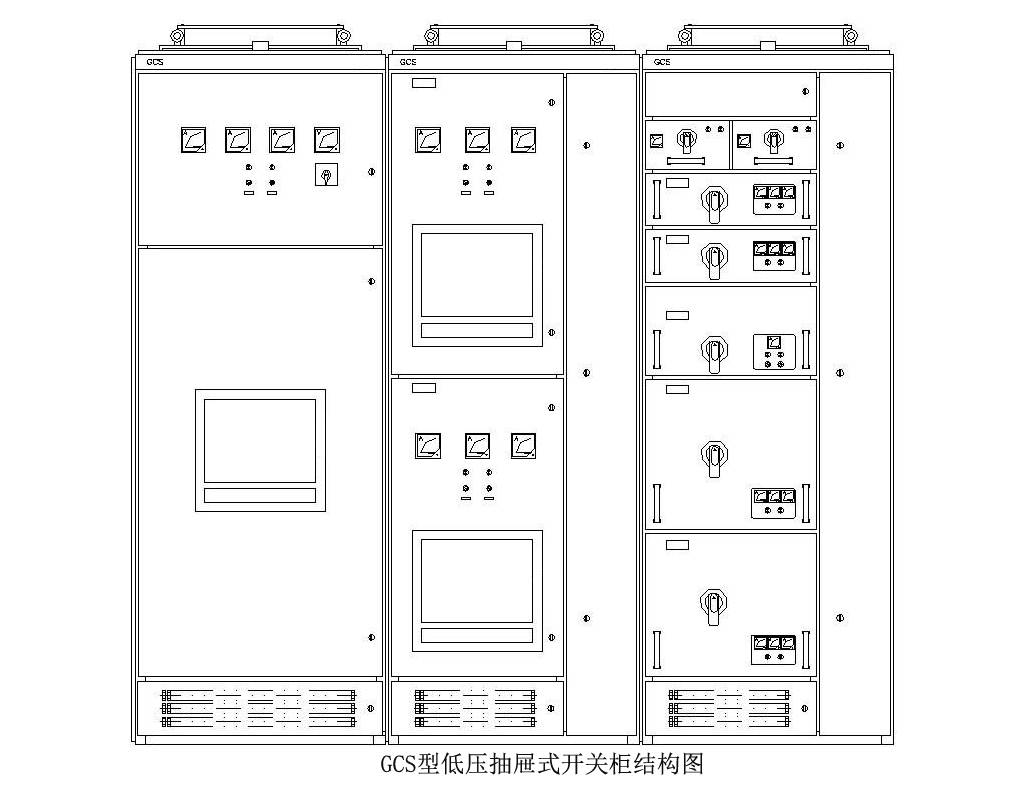

GCS性低壓抽屜式開關柜的結構如圖1所示。裝置的構架采用CMF型鋼拼裝和部分焊接兩種結構形式，構架上有安裝孔；開關柜前面的門上裝有儀表、控制按鈕和低壓斷路器操作手柄。開關柜的功能室嚴格分開，功能相對獨立，分為功能單元室、母線室和電纜室，電纜室內為二次線和端子排；功能室由抽屜組成，主要低壓設備均安裝在抽屜內；一個抽屜為一個獨立功能單元，裝置的每個柜內可以配置11個一單元或22個1/2單元的抽屜。抽屜具有抽出式和固定式，可以任意組合、選用；功能單元的抽屜可以方便的實現互換，若回路發生故障時，可立即換上備用的抽屜，迅速恢復供電；抽屜進出線采用片式接插件，抽屜與電纜室的轉接采用背板式結構的轉接件或棒式結構的轉接件；抽屜面板有合、斷、試驗、抽出等位置的明顯標志。抽屜設有機械連鎖裝置，可防誤操作。

GCS開關柜密封性能好，可靠性高，占地面積小，但鋼材消耗較多，價格較高。它具有分斷、接通能力高，動熱穩定性好，電氣方案靈活，組合方便，系列性、實用性強，結構新穎，防護等級高等特點，它將逐步取代固定式低壓配電柜。
