在配電柜安裝過程中，必須按照有關規定進行檢查與安裝，每一工序都應認真落實，保證安裝的質量，提高經濟效益。在使用和檢修中，配電柜設備出現的事故很多，嚴重影響了設備、電網以及人身安全。因此我們對于配電柜的安裝一定要重視。

1.有關安全的要求

開關柜是供配電系統的重要環節，是將電能輸送到用戶的—個中轉站。電力系統配電設備中，配電柜又稱開關柜，用來電力系統發電、輸電及控制保護，維護電網運行的正常操作。發生事故時能及時切斷故障以及電氣檢修時隔離帶電設備。配電柜應用十分廣泛，承擔著正常線路的投入、退出以及切除故障線路，是電力系統中不可或缺的設備，對我國的電網和負荷的安全穩定運行起著控制和保護的作用。

配電裝置的布置和導體、電器的選擇應滿足在正常運行、檢修、短路和過載情況下的要求，并應不危及人身安全和周?chē)O備。配電裝置的絕緣等級，應和電力系統的額定電壓相配合。配電裝置中相鄰帶電部分的額定電壓不同時，應按較高額定電壓確定其安全距離。

選擇導體和電器時的相對濕度，一般采用當地濕度最高月份的平均相對濕度。選用的導體和電器，其允許的最高工作電壓不得低于該回路的最高運行電壓。其長期允許電流不得小于該回路的最大持續工作電流。并應按短路條件驗算其動、熱穩定。用熔斷器保護的導體和電器，可不驗算熱穩定，但應驗算動穩定值。

用高壓限流熔斷器保護的導體和電器，可根據限流熔斷器的特性，來校驗導體和電器的動、熟穩定。用熔斷器保護的電壓互感回路，可不驗算動穩定和熱穩定確定短路電流時，應按可能發生最大短路電流的正常接線方式．并應考慮電力系統5-lO年的發展規劃以及本工程的規劃。計算短路點時，應選擇在正常接線方式時短路電流為最大的地點。帶電抗器的6kV或l0kV出線，隔板前的引線和套管，應按短路點在電抗器前計算。隔板后的引線和電器，一般接短路點在電抗器后計算。

2.常用配電柜的安裝

2.1安裝尺寸注意事項

當電源從配電柜(屏)后進線，且需在柜(屏)后正背后墻上另裝設隔離開關及其手動操作機構時。則柜(屏)后通道凈寬度不應小于1.5m；當柜(屏)背面的防護等級為IP2X時，可減為l.3m。

電氣設備的套管和絕緣子最低絕緣部位距地板面小于2.30m時，應裝設固定圍欄。位于地(樓)面上的裸導電部分，如果尺寸小于c值則應用遮欄隔離，遮欄下通行部分的高度應不小于1.9m。配電裝置距屋頂的距離一般不小于0.8m。

2.2高壓配電裝置的選擇

高壓成套開關設備應選用防誤式。對二級及以下用電負荷，當用于環網和終端供電時。在滿足高壓10kV電力系統技術條件下，宜優先選用環網負荷開關。住宅小區變電站宜優先選用戶外成套變電設備。如果采用箱式變電站時，環境溫度比平均溫度每升高rc。則箱式變電設備連續工作電流降低使用。高低壓配電柜排列應與電纜夾層的梁平行布置。當高壓配電柜與梁垂直布置時。應滿足每個拒下可進入柜內2條電纜(3芯24Dm2)的條件。高低壓配電柜下采用電纜溝時，應不小于下列數值：

高壓柜線溝：深≥1.5m，寬lm。低壓柜線溝：探≥1.2m，寬1.5m。溝內電纜管口處應滿足電纜彎曲半徑的要求。設置電纜夾層凈高應不低于1.8m。用于應急照明及消防用電設備的配電柜、箱的正面應涂以紅色邊框作標志。

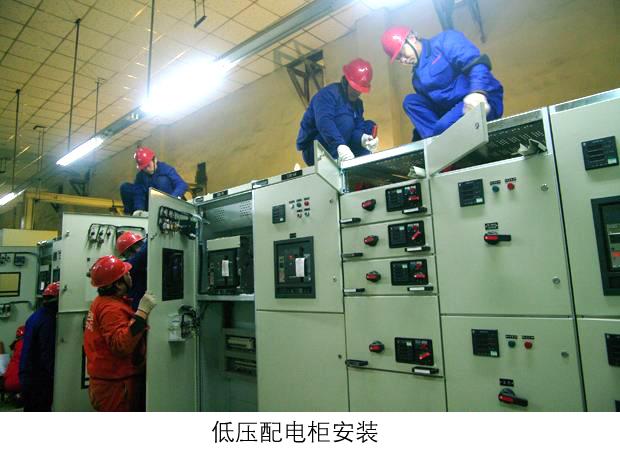

2.3低壓配電柜的安裝

2.3.1成排布置的配電拒

成排的配電拒長度超過6m時，柜后面的通道應有兩個通向本室或其他房間的出口，并宣布置在通道的兩端。當2個出口之間的距離超過15m時，其同還應增加出口。成排布置的配電拒，其柜前柜后的通道寬度應符合規定數值。

2.3.2設備滿足條件及連接選擇

低壓配電裝置時，除應滿足所在網絡(luò )的標稱電壓、頻率及所在回路的計算電流外，尚應滿足短路條件下的動、熱穩定。對于要求斷開短路電流的通、斷保護電器，應能滿足短路條件下的通斷能力。低壓斷路器和變壓器低壓側與主母線之問應經過隔離開關或插頭組連接。向一配電室內的兩段母線，如任一段母線有一級負荷時。則母線分段處應沒有防火隔斷措施。供給一級負荷的兩路電源線路不應敷設在同一電纜溝內。當無法分開時，該兩路電源線路應采用絕緣和護套都是非延燃性材料的電纜，并且應分別設置于電纜溝兩側的支架上。

2.3.3配電裝置的布置

應考慮設備的操作、搬運。檢修和試驗的方便。屋內配電裝置裸露帶電部分的上面不應有明敷的照明或動力線路跨越。

2.3.4裸帶電體距地面高度

低壓配電室通道上方裸帶電體距地面高度應不低于下列數值：柜前通道內為2．5m。加護網后其高度可降低，但護網最低高度為2.2m；柜后通道內為2.3m，否則應加遮護。遮護后的高度應不低于1.9m。

2.4配電箱的安裝

控制柜、臺、箱是建筑電氣設備安裝工程中不可缺少的重要設備。它里面裝的有控制設備、保護設備和測量?jì)x表等。它在電氣系統中分配和控制各支路的電能。并保障電氣系統安全運行。

配電箱按其結構分可分為柜式。臺式、箱式和板式等。按其功能分有動力配電箱、照明配電箱、插座箱、電話組線箱、電視天線前端設備箱、廣播分線箱等。按產品生產方式分為定型產品．非定型產品和現場組裝配電箱，在建筑工程中盡可能用定型產品．實際運行管理中，設計與施工時應注意，避免動力系統與照明系統互相影響，這種影響主要表現在照明負荷與照明回路發生故障的概率較大，三相功率分配不容易平衡：而動力設備在啟動時電流較大，電壓明顯下降。為了便于分開管理，動力系統圖和照明系統圖通常是分開的，而在一些較小的工程中也可以合在一起。

3.結語

總之，需要強調的是各施工單位在建筑電氣安裝工程中所使用的產品必須符合我國電工產品認證委員會(huì )CCEE的安全認證，其電器產品上應帶有安全認證標志(長城標志)。凡是沒有經過安全認證的此類電工產品均不得使用。
