山西錦泰恒關于高壓配電柜的知識分享

高壓配電柜是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，電壓等級在3.6kV~550kV的電器產品，主要包括高壓斷路器、高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關柜等幾大類。

高壓開關制造業是輸變電設備制造業的重要組成部分，在整個電力工業中占有非常重要的地位。那么，大家清楚它的分類、功能等方面的嘗試嗎？今天，專業做各類高低啊配電柜的山西錦泰恒科技有限公司就為您來普及一下這些方面的知識。

一、組成

配電柜應滿足GB3906-1991"3-35 kV交流金屬封閉開關設備"標準的有關要求，由柜體和斷路器二大部分組成，柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。

二、柜體材料

1)冷扎鋼板或角鋼(用于焊接柜)；

2)敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜)；

3)不銹鋼板(不導磁性)；

4)鋁板((不導磁性)。

三、功能單元

1)主母線室（一般主母線布置按“品”字形或“1”字形兩種結構）

2)斷路器室

3)電纜室

4)繼電器和儀表室

5)柜頂小母線室

6)二次端子室

四、柜內元件

1. 柜內常用一次電器元件(主回路設備)常見的有如下設備：

電流互感器簡稱CT[如：LZZBJ9-10]

電壓互感器簡稱PT[如:JDZJ-10]

零序互感器

開關柜

接地開關[如:JN15-12]

避雷器(阻容吸收器)[如:HY5WS單相型;TBP、JBP組合型]

隔離開關[如:GN19-12、GN30-12、GN25-12]

高壓斷路器[如：少油型(S)、真空型(Z)、SF6型(L)]

高壓接觸器[如： JCZ3-10D/400A型]

高壓熔斷器[如：RN2-12、XRNP-12、RN1-12]

變壓器[如:SC(L)系列干變、 S系列油變]

高壓帶電顯示器[DXN-Q型,DXN-T型]

絕緣件[如:穿墻套管、觸頭盒、絕緣子、絕緣熱縮(冷縮)護套]

主母線和分支母線

高壓電抗器[如串聯型:CKSC和起動電機型:QKSG]

負荷開關[如:FN26-12(L)、FN16-12(Z)]

高壓?jiǎn)蜗嗖⒙?lián)電容器[如:BFF12-30-1] 等等

2. 柜內常用的主要二次元件(又稱二次設備或輔助設備，是指對一次設備進行監察、控制、測量、調整和保護的低壓設備),常見的有如下設備:

繼電器，電度表，電流表，電壓表，功率表，功率因數表，頻率表，熔斷器，空氣開關，轉換開關，信號燈，電阻，按鈕，微機綜合保護裝置等等。

五、分類

1.按斷路器

按斷路器安裝方式分為移開式(手車式)和固定式

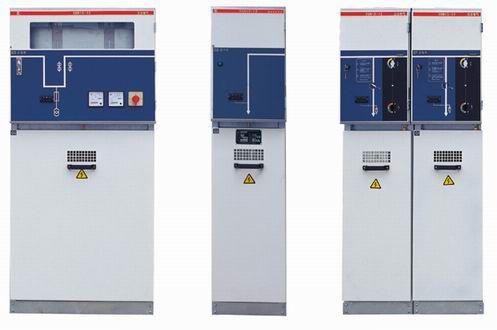

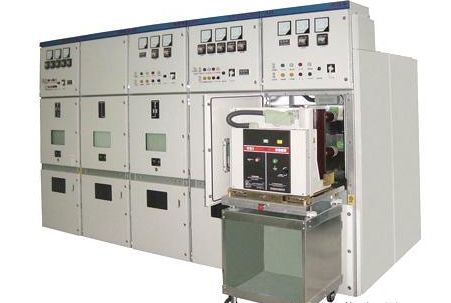

(1)移開式或手車式(用Y表示)：表示柜內的主要電器元件(如:斷路器)是安裝在可抽出的手車上的，由于手車柜有很好的互換性,因此可以大大提高供電的可靠性，常用的手車類型有:離手車、計量手車、斷路器手車、PT手車、電容器手車和所用變手車等，如KYN28A-12。

(2)固定式(用G表示): 表示柜內所有的電器元件(如:斷路器或負荷開關等)均為固定式安裝的，固定式開關柜較為簡單經濟，如XGN2-10、GG-1A等。

2.按地點

按安裝地點分為戶內和戶外

(1)用于戶內(用N表示);表示只能在戶內安裝使用， 如：KYN28A-12等開關柜;

(2)用于戶外(用W表示);表示可以在戶外安裝使用， 如: XLW等開關柜。

3.按柜體結構

按柜體結構可分為金屬封閉鎧裝式開關柜、金屬封閉間隔式開關柜﹑金屬封閉箱式開關柜和敞開式開關柜四大類。

(1)金屬封閉鎧裝式開關柜(用字母K來表示)主要組成部件(例如：斷路器、互感器、母線等)分別裝在接地的用金屬隔板隔開的隔室中的金屬封閉開關設備。如KYN28A-12型高壓開關柜；

(2)金屬封閉間隔式開關柜(用字母J來表示)與鎧裝式金屬封閉開關設備相似，其主要電器元件也分別裝于單獨的隔室內，但具有一個或多個符合一定防護等級的非金屬隔板。如JYN2-12型高壓開關柜；

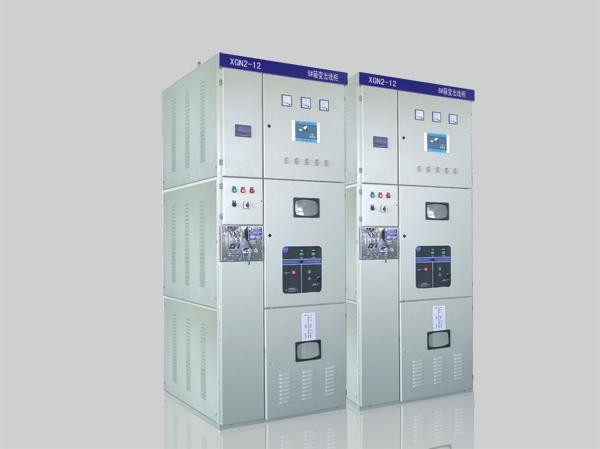

(3)金屬封閉箱式開關柜(用字母X來表示)開關柜外殼為金屬封閉式的開關設備。如XGN2-12型高壓開關柜；

(4)敞開式開關柜，無保護等級要求，外殼有部分是敞開的開關設備。如GG-1A(F)型高壓開關柜。

六、高壓配電柜存在問題分析

(1)高壓配電柜防止誤入帶電間隔這一功能使得開關柜的柜門的開閉與接地開關有閉鎖關系，即只有合上接地開關后才能打開開關柜門，此次事故暴露出舊型號高壓開關柜的"五 防"機械閉鎖裝置存在不完善的問題；

(2)高壓配電柜驗電問題是一個多年來困擾電力安全生產的問題，如今推廣的全封閉型"五防"開關柜的機械"五防"閉鎖裝置，無法滿足安全規程"先驗電、后掛接地線"的要求。因為在執行停電工作時，在合接地開關前必須驗明設備已無電壓。然而封閉式高壓開關柜處于全封閉狀態，按照正常的操作方法，無法用攜帶式高壓驗電器對設備進行驗電，因此，就出現了強行解鎖打開開關柜柜門的方式驗電；

(3)配電柜上大量使用以氖燈作為顯示元件的高壓帶電顯示裝置，經過長時間的運行使用，發現失明率高，氖泡出現大量損壞。為了彌補缺陷，在帶電顯示裝置上裝設了氖燈運行/關閉開關，平時該開關處于關閉狀態，從而使得整個高壓帶電顯示裝置暫時退出運行。這種處理方式，失去了高壓帶電顯示裝置作為監視線路側帶電與否的作用；

(4)氖燈亮度低，特別是在明亮的環境里亮度受到?jīng)_刷，顯示性較差；

(5)老式帶有強制性電氣閉鎖的高壓帶電顯示裝置，閉鎖原理過于簡單，只是將A、B、C三相傳感器輸出的信號分別進行半波整流后直接復合在一起，去控制閉鎖回路。這種方式在系統出現單相接地或缺相的異常情況時，因閉鎖控制電壓的飄移可以導致裝置不能可靠閉鎖而發生帶電合接地開關的事故；

(6)目安裝的氖燈式高壓帶電顯示裝置大多采用塑料外殼并安裝于高壓設備間隔內，一旦在操作過程中開關柜內部短路放弧，高溫電弧可能將裝置的塑料外殼熔化，傷及運行或檢修人員。

七、存在問題的解決方案

鑒于老式高壓帶電顯示裝置存在的諸多問題，客觀上需要一種全新的具有可靠性高、長壽命、免維護、顯示清晰醒目、能彌補老式高壓帶電顯示裝置缺陷的新型帶電顯示裝置。北京供電局研制成功了新型高壓帶電顯示驗電裝置，該裝置與CG系列傳感器配合使用，通過有電顯示及現場驗電的方式，以反映高壓設備是否帶有運行電壓并具有電氣強制閉鎖功能。該裝置解決了氖燈式帶電顯示裝置的諸多問題，其液晶顯示器和長壽命閃光式驗電插件構成的雙重顯示，適合于各種光線下的運行環境，直觀醒目。專設的驗電插件構成特有的引出式獨立驗電功能，提高了該裝置作為驗電依據的可靠性。該裝置采用分相檢測數字化疊加閉鎖控制技術，可以保證在系統缺相等異常運行時，閉鎖電壓不變，穩定運行。強制性電氣閉鎖功能，能可靠閉鎖接地開關(開關柜門)。新型高壓帶電顯示驗電裝置的應用可以有效防止誤入帶電間隔或帶電合接地開關等引起的人身、設備事故。

山西錦泰恒科技有限公司關于高壓配電柜的知識分享就為大家介紹這么多，希望對大家了解高壓配電柜的相關知識有所幫助。
