變電站中我們常見到各種各樣的高低壓配電柜、開關柜等，但我們并不清楚里面主要有哪些設備，它們的主要作用是什么。今天山西開關柜廠家錦泰恒就給大家介紹一下變電站主要的構成部分。

變電站由一次回路和二次回路構成。

1.一次回路。供配電系統中承擔輸送和分配電能任務的電路，稱為一次回路，也稱為主電路或主接線。一次回路中所有的設備稱為一次設備，如變壓器、斷路器、互感器等。

①變換設備。按電力系統要求，改變電壓或電流大小的設備，如變壓器、電流互感器、電壓互感器等。

②控制設備。用來控制一次電路通斷的設備，如高低壓斷路器、開關等。

③保護設備。用來對電力系統進行過電流進行過電流和過電壓保護的設備，如熔斷器、避雷器等。

④補償設備。用來補償電力系統中無功功率以提高功率因數的設備，如并聯電容器等。

⑤成套設備。為了節省空間，按一次電路接線方案的要求，將有關的一次設備及其相關的二次設備組合為一體的電氣裝置。如高低壓開關柜、低壓配電箱、低壓配電柜等。

2.二次回路。凡用來控制，指示、監測和保護一次設備運行的電路，稱為二次回路，也叫二次接線。二次回路中所有的電氣設備稱為二次設備，如儀表、繼電器、操作電源等。

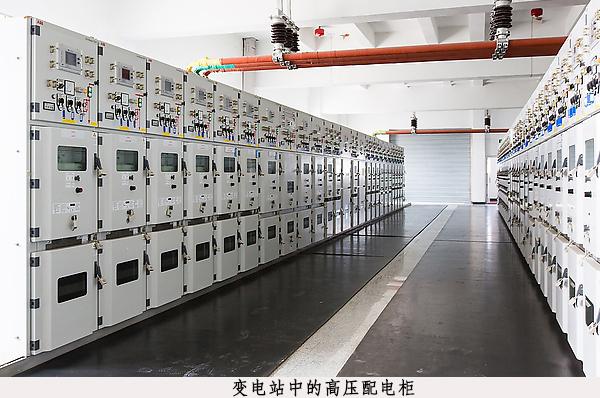

變電站作為供配電系統中的重要環節之一，一次設備和二次設備在變電站中起到承上轉下的作用，我們經常從外觀看到的都是成套的配電箱、配電柜或開關柜，一次設備和二次設備都成套安裝在開關柜中，以節省空間，便于操作管理。
