直流屏的調試方法

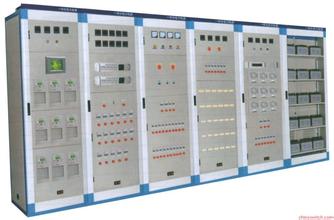

直流屏又叫做直流電源屏、直流配電屏。它為控制負荷和動力負荷以及直流事故照明負荷等提供電源，是發電廠、變電站、醫院、高層建筑、礦井等諸多用電場所的重要選擇。那么在使用過程中該如何調試呢？今天錦泰恒科技有限公司就為大家詳細介紹一下。

1、首先檢查一次和二次回路接線是否正確-主要是查致命錯誤，比如說弱點接口接上強電了，應該接入直流信號卻接入交流信號了，還有就是短路問題。

2、避免了以上的原因，斷開所有的斷路器和保險，接通交流電源，測試交流雙電源切換裝置是否工作正常，雙電源切換裝置的下口電壓是否正常。

3、交流部分測試正常后，依次閉合充電模塊的交流開關，觀察模塊是否正常啟動并測量模塊輸出電壓和極性。

4、充電模塊啟動正常并輸出電壓和極性正確后，接通電池組開關及各母線開關，測量電池組開關下口、合母、控母電壓和極性是否正確，并觀察電壓表計是否方向打翻。

5、依次接通饋出開關，分別測量饋出開關對應的端子電壓和電壓極性是否正確。

6、上述內容為一次回路的調試，上述步驟測量調試完畢后，接通監控電源。

7、監控上電后，觀察監控顯示是否正常和各個檢測模塊是否工作正常。

8、監控裝置通電正常后，首先查看監控顯示器上的報警信息，如果有報警信息，則按照報警信息查找相關問題，如沒有，則查看監控裝置顯示的電壓值、帶上負載的電流值、開關量信息等。

9、監控上的主要模擬量、開關量信息經查看并測試正常后，開始測試直流母線的絕緣報警及支路接地阻值，一般220V系統可以用25-100K電阻測試，110V系統可以用7-100K測試。

10、電池巡檢測試，最好將規定路數的電池都接入電池巡檢，測試整體性能，如現場條件不夠，可以拿單節電池依次測試。

至此為止，調試完畢，剩下的就是檢查元器件安裝緊固、導線與元器件是否有松動及工藝問題了。
